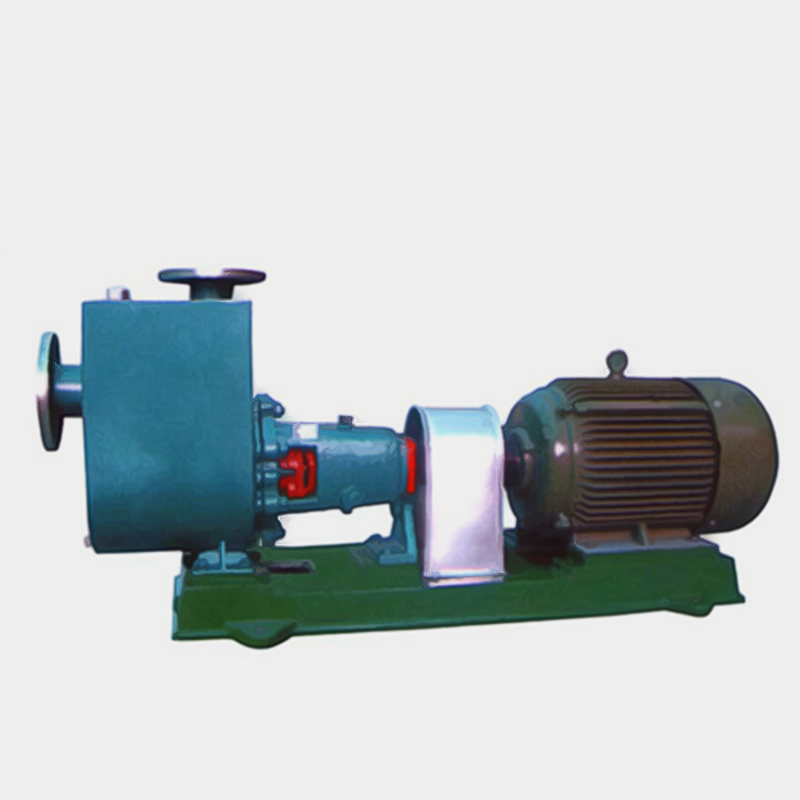

ZH不銹鋼耐腐蝕自吸泵概述
ZH不銹鋼耐腐蝕自吸泵是我廠結合國內外同類產品研制開發的一種單級單吸自吸式化工離心泵,ZH泵適用于輸送溫度為0℃~220℃,含固體顆粒小于3毫米的腐蝕性介質，如果輸送介質含有3毫米以上顆粒或纖維,可選用我廠生產的ZW無堵塞自吸排污泵。根據所輸送介質的不同,ZH型化工離心泵接觸液體部門的材料可選用鑄鐵、鑄鋼、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。ZH化工泵具有效率高，性能好，能耗小，噪音低等優點。
一、ZH不銹鋼耐腐蝕自吸泵概述
ZH不銹鋼耐腐蝕自吸泵是我廠結合國內外同類產品研制開發的一種單級單吸自吸式化工離心泵,ZH泵適用于輸送溫度為0℃~220℃,含固體顆粒小于3毫米的腐蝕性介質，如果輸送介質含有3毫米以上顆粒或纖維,可選用我廠生產的ZW無堵塞自吸排污泵。根據所輸送介質的不同,ZH型化工離心泵接觸液體部門的材料可選用鑄鐵、鑄鋼、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。ZH化工泵具有效率高，性能好，能耗小，噪音低等優點。
二、ZH不銹鋼耐腐蝕自吸泵應用范圍
1、ZH自吸泵適用于城市環保、建筑、消防、化工、制藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。
2、ZH自吸泵裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。
3、ZH系列自吸泵產品還可以做成不銹鋼自吸泵，適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料介質粘度、含固量可達30%以下。不同液體可采用不同材質。分別于ht200、icr18nigti、ocr18nig、ocr17ni14m02、icr18ni12m02ti。
4、如是做成污水型的無堵塞自吸排污泵還可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的最理想配套泵種。
三、ZH不銹鋼耐腐蝕自吸泵結構圖
四、ZH自吸泵適用范圍
流 量：3.2～550m3/h
揚 程：12～80m
電機功率：0.75～132kw
口 徑：25～300mm
吸 程：5～6.5m
五、ZH自吸泵故障原因和解決方法
故障現象 | 原因分析 | 排除方法 |
自吸離心泵不出水 | 1.泵殼內未加儲液或儲液不足 | 1.加足儲液 |
自吸離心泵雜音和振動較大 | 1.底腳不穩 | 1.加固 |
自吸離心泵出水量不足 | 1.葉輪流道與吸入管被堵塞 | 1.排除堵塞物 |
自吸離心泵軸功率消耗過大 | 1.流量過大 | 1.升高出口壓力 |
六、ZH型不銹鋼耐腐蝕自吸泵性能參數表
泵型號 | 泵額定轉速n=2900r/min | 泵額定轉速n=1450r/min | ||||
流量(m3/h) | 揚程 | 配用電機(KW) | 流量(m3/h) | 揚程 | 配用電機(KW) | |
ZH25-25-125 | 3.2 | 20 | 1.1 | 1.6 | 5 | 0.55 |
ZH25-25-160 | 3.2 | 32 | 2.2 | 1.6 | 8 | 0.55 |
ZH25-25-200 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 0.75 |
ZH25-25-250 | 3.2 | 80 | 7.5 | 1.6 | 20 | 1.5 |
ZH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
ZH40-32-160 | 6.3 | 32 | 3 | 3.2 | 8 | 0.55 |
ZH40-32-200 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.1 |
ZH40-32-250 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
ZH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
ZH50-32-160 | 12.5 | 32 | 4 | 6.3 | 8 | 0.55 |
ZH50-32-200 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 1.1 |
ZH50-32-250 | 12.5 | 80 | 15 | 6.3 | 20 | 2.2 |
ZH65-50-125 | 25 | 20 | 4 | 12.5 | 5 | 0.55 |
ZH65-50-160 | 25 | 32 | 7.5 | 12.5 | 8 | 1.5 |
ZH65-40-200 | 25 | 50 | 11 | 12.5 | 12.5 | 2.2 |
ZH65-40-250 | 25 | 80 | 22 | 12.5 | 20 | 3 |
ZH65-40-315 | 25 | 125 | 37 | 12.5 | 32 | 5.5 |
ZH80-65-125 | 50 | 20 | 7.5 | 25 | 5 | 0.75 |
ZH80-50-160 | 50 | 32 | 11 | 25 | 8 | 1.5 |
ZH80-50-200 | 50 | 50 | 18.5 | 25 | 12.5 | 2.2 |
ZH80-50-250 | 50 | 80 | 37 | 25 | 20 | 4 |
ZH80-50-315 | 50 | 125 | 75 | 25 | 32 | 7.5 |
ZH100-80-125 | 100 | 20 | 15 | 20 | 5 | 1.5 |
ZH100-80-160 | 100 | 32 | 22 | 20 | 8 | 2.2 |
ZH100-65-200 | 100 | 50 | 37 | 20 | 12.5 | 4 |
ZH100-65-250 | 100 | 80 | 55 | 20 | 20 | 5.5 |
ZH100-65-315 | 100 | 125 | 75 | 20 | 32 | 11 |
ZH125-100-200 | 200 | 50 | 55 | 100 | 12.5 | 7.5 |
ZH125-100-250 | 200 | 80 | 75 | 100 | 20 | 11 |
ZH125-100-315 | 200 | 125 | 110 | 100 | 32 | 18.5 |
ZH125-100-400 | 100 | 50 | 37 | |||
ZH150-125-250 | 200 | 20 | 18.5 | |||
ZH150-125-315 | 200 | 32 | 37 | |||
ZH150-125-400 | 200 | 50 | 75 | |||
ZH200-150-250 | 400 | 20 | 55 | |||
ZH200-150-315 | 400 | 32 | 75 | |||
ZH200-150-400 | 400 | 50 | 110 | |||
